SONYの旧市民無線トランシーバーを新技適化にするホームページ

27EMBLEM

2023.11.13

2023.5.12

更新日
2023年11月13日

2024,03,11 5台目完成

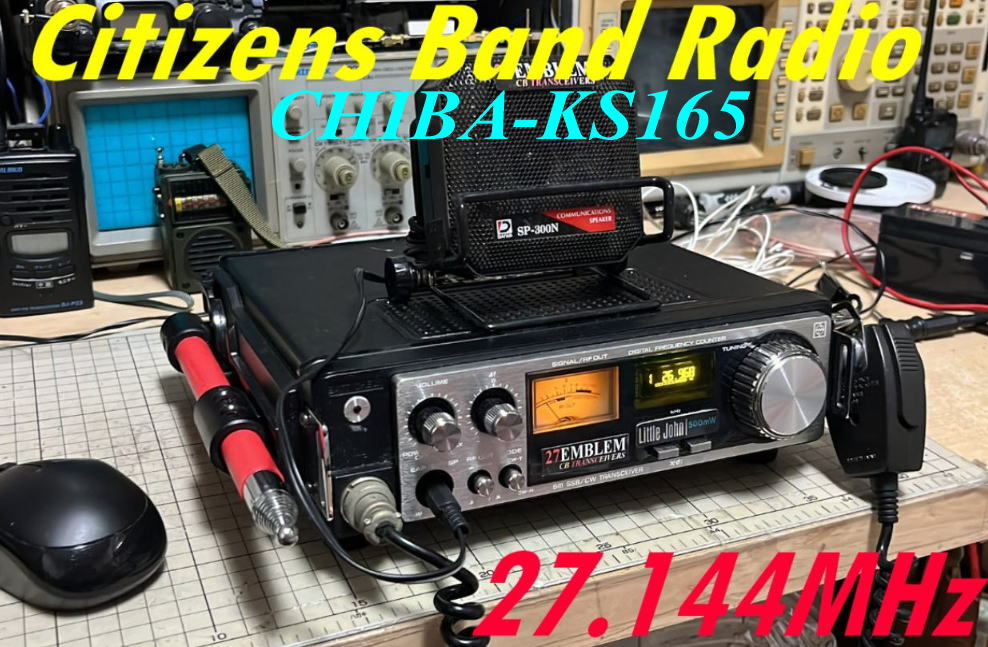

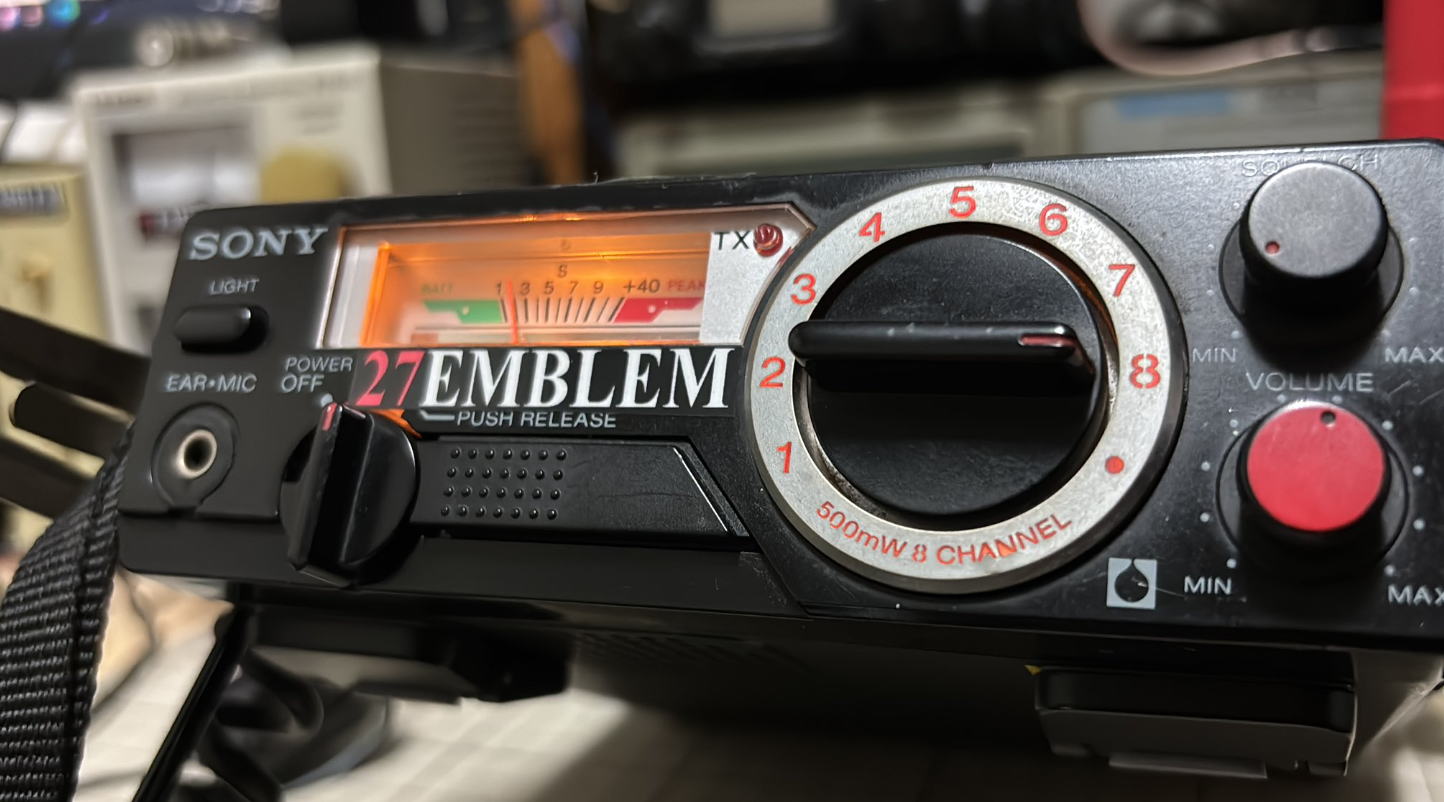

27EMBLEM

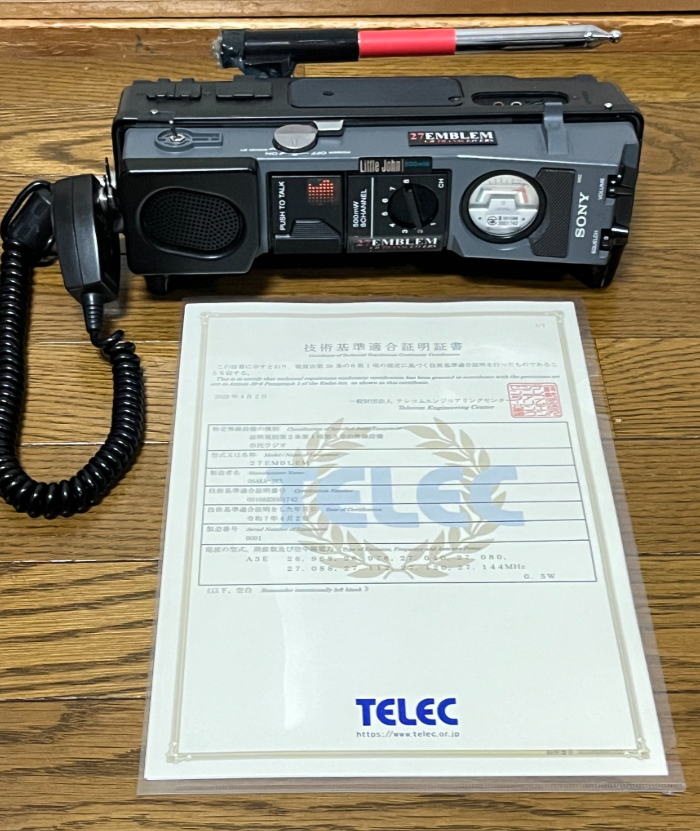

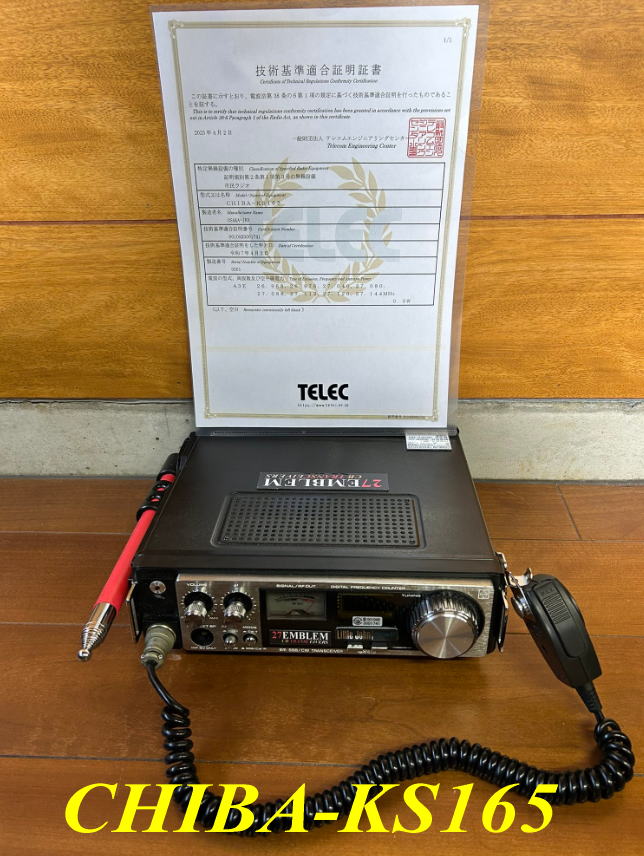

技術基準適合取得記録

特定無線設備の種別	型式又は名称	番号	年月日	規定	台数
第２条第３号に規定する特定無線設備	JR3－707	001ＯＡＢ3000730	2020/11/2	新規定	1台
第２条第３号に規定する特定無線設備	JR3－650PLL	001ＯＡＢ3000840～001ＯＡＢ3000841	2020/12/28	新規定	2台
第２条第３号に規定する特定無線設備	JR3－700PLＬ	001ＯＡＢ3000925～001ＯＡＢ3000926	2021/3/19	新規定	2台
第２条第３号に規定する特定無線設備	JR3－680	001ＯＡＢ3001024～001ＯＡＢ3001025	2021/4/30	新規定	2台
第２条第３号に規定する特定無線設備	JR3－680	001ＯＡＢ3001152～001ＯＡＢ3001154	2021/6/18	新規定	3台
第２条第３号に規定する特定無線設備	JR3－680	001ＯＡＢ3001199～001ＯＡＢ3001201	2021/9/10	新規定	3台
第２条第３号に規定する特定無線設備	JR3－680P	001ＯＡＢ3001301～001ＯＡＢ3001302	2021/12/10	新規定	2台
第２条第３号に規定する特定無線設備	JR3－580	001ＯＡＢ3001409～001ＯＡＢ3001410	2022/5/27	新規定	2台
第２条第3号に規定する特定無線設備	JR3－27R	001ＯＡＢ3001500～001ＯＡＢ3001502	2023/2/20	新規定	3台
第２条第3号に規定する特定無線設備	JR3－700PLL	001ＯＡＢ3001503～001ＯＡＢ3001505	2023/4/20	新規定	3台
第２条第3号に規定する特定無線設備	JR3－52R	001ＯＡＢ3001562	2023/5/10	新規定	1台
第２条第3号に規定する特定無線設備	JR3－106R	001ＯＡＢ3001579～001ＯＡＢ3001580	2023/7/12	新規定	2台
第２条第3号に規定する特定無線設備	JR3－770	001ＯＡＢ3001567	2023/7/20	新規定	1台
第２条第3号に規定する特定無線設備	JR3－DE69	001ＯＡＢ3001588	2023/8/10	新規定	1台
第２条第3号に規定する特定無線設備	JR3－IA52R	001ＯＡＢ3001616	2023/9/21	新規定	1台
第２条第3号に規定する特定無線設備	JR3－747SX	001ＯＡＢ3001617	2023/9/21	新規定	1台
第２条第4号に規定する特定無線設備	JR3－NH781R	001ＯＡＢ3001735	2024/1/16	新規定	1台
第２条第4号に規定する特定無線設備	JR3－TK113R	001ＯＡＢ3001736	2024/3/19	新規定	1台

型式又は名称	タイプ	構成	マイク	アンテナタイプ
JR3-707	ポータブル	ICB-707　基本ベース	外部PTTマイク	既存折りたたみホイップ
JR3-650PLL	ハンディ	ICB-650＋PLL	内蔵マイク	既存折りたたみホイップ
JR3-680	ハンディ	ICB-680 基本ベース	内蔵マイク	既存折りたたみホイップ
JR3-700PLL	ポータブル	ICB-700筐体+ICB-650基板＋PLL	外部PTTマイク	ICB-650折りたたみホイップ
JR3-680P	ポータブル	ICB-680　基本ベース	外部PTTマイク	ICB-650折りたたみホイップ
JR3-580	ポータブル	RJ-580 　基本ベース	外部PTTマイク	既存折りたたみホイップ
JR3-27R	ポータブル	RJX-201筐体+ICB-650基板＋PLL	外部PTTマイク	ICB-650折りたたみホイップ
JR3-52R	ポータブル	RJX-610筐体+ICB-650基板＋PLL	外部PTTマイク	ロングアンテナ折りたたみホイップ
JR3-106R	ポータブル	RJX-601筐体+ICB-650基板＋PLL	外部PTTマイク	ICB-650折りたたみホイップ
JR3-770	ポータブル	ICB-770　基本ベース	外部PTTマイク	既存折りたたみホイップ
JR3－DE69	ポータブル	RJX-610筐体+ICB-650基板＋PLL	外部PTTマイク	ICB-650折りたたみホイップ
JR3－IA52R	ポータブル	RJX-715筐体+ICB-650基板＋PLL	外部PTTマイク	センターローディング折りたたみホイップ
JR3－747SX	ポータブル	FT-747SX筐体+ICB-650基板＋PLL	外部PTTマイク	ICB-650折りたたみホイップ
JR3－NH781R	ポータブル	RJX-610筐体+ICB-650基板＋PLL	外部PTTマイク	ICB-700A折りたたみホイップ
JR3－TK113R	ポータブル	RJX-610筐体+ICB-650基板＋PLL	外部PTTマイク	ICB-700A折りたたみホイップ

製作　(未技適)
型式又は名称	タイプ	構成	マイク	アンテナタイプ
ＪＲ３－７３３Ｐ	ポータブル	ICB-700筐体+ICB-33H基板＋PLL	外部PTTマイク	折りたたみホイップ
ＪＲ３－６５０Ｐ	ポータブル	ICB-650＋PLL	外部PTTマイク	折りたたみホイップ
ＪＲ３－６６０ＰＬＬ	ハンディ	ICB-660＋PLL	内蔵マイク	内蔵ホイップ
ＪＲ３－６８０ＰＬＬ	ハンディ	ICB-680 +PLL	内蔵マイク	内蔵ホイップ

JR3-680 JR3-680P

JR3-600PLL JR3-650PLL

JR3-650PLL/P

元々受信感度が悪いので新技適を受けるまでにはいかないが、スペースが無いハンディ機にPLL仕様が可能か確かめてみた。

オリジナルの感度が悪いので新技適を行うには力不足である。

２７ＭＨｚ新技適 20.6.6

2021.11.24

2023.5.10
スペアナ追加

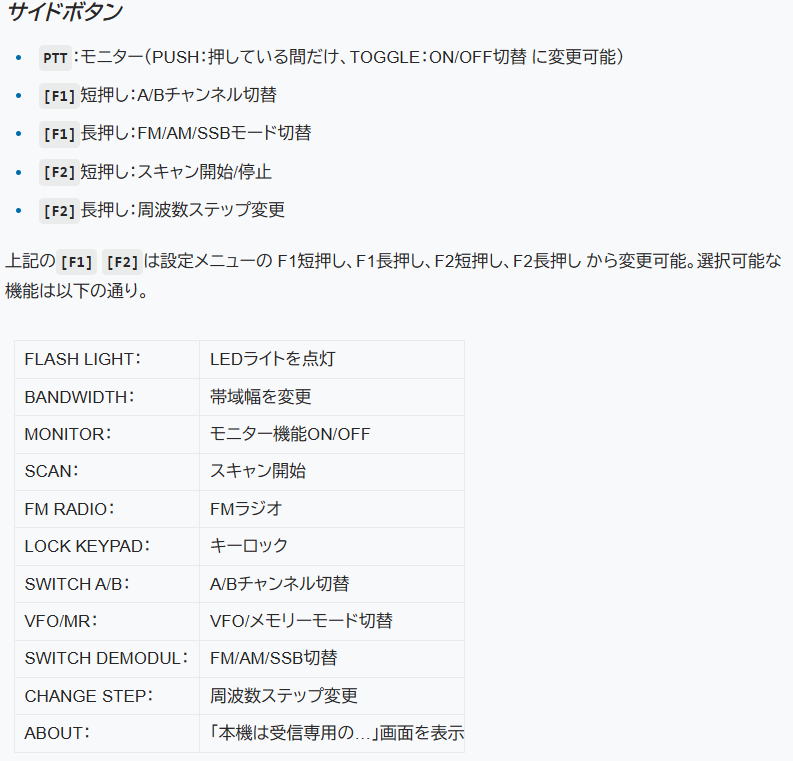

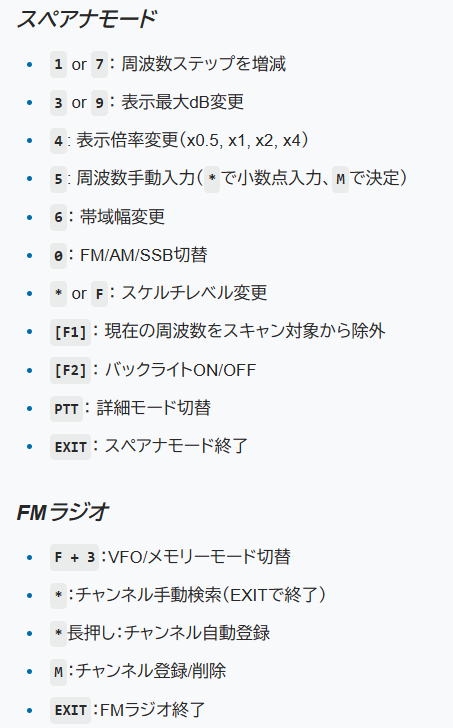

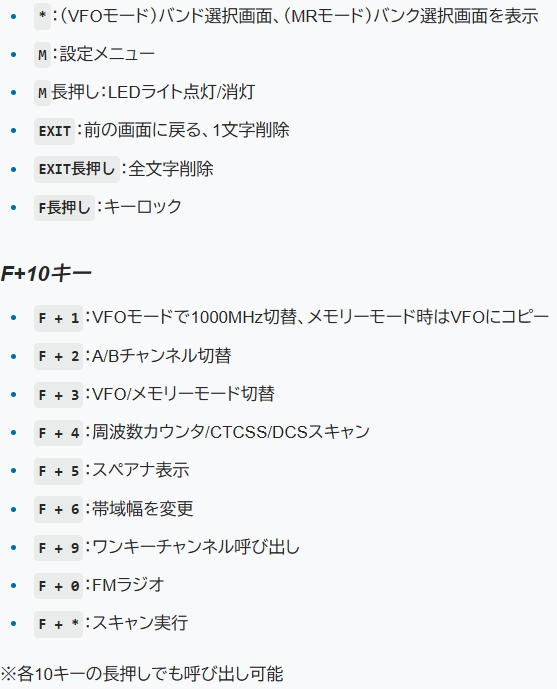

スペアナはスペックが低いためにＳＤＲに細かい箇所を分担

技術基準適合証明及び工事設計認証の申し込み

http://www.kata-giri.co.jp/jg2tsl/CB/index.html

プログラムで　お世話に成っているJA2GOP局OMのブログです

ここにフリーライセンス無線の新技適に利用可能なソフトを作られています！
感謝致します。

左が　cb_7seg_vfo　　右が　cb_vfo　

お勧めはリットがある左かなー

2020..07.27

https://www.rca-j.org/giteki/ab182/h17giteki7701.htm

R1 C1無し
http://sonoblog886.blog108.fc2.com/blog-date-201211.html

マイク入力　チョークコイル
ICB-680 47uH
　56uH 在庫あり

DC入力　10uH
ファイナル電源 10uH

ローパスフィルター　10回巻き×2個
120PF×1個

https://www.nippon.to/kitalou/kailo/kailo.htm

http://toroids.info/T37-6.php

Amazonで買ったコイル

水晶時の650の副次

リンク　　http://jg3adq.a.la9.jp/micamp.htm
非常に勉強になるサイトです。

6mAMロールトランシーバーでお世話になりました。
ＦＣＺさんに直接お会いして6mAMロールトランシーバ-回路を見て頂き頒布の許可を得てました。

http://yuu-raku-sou.skr.jp/partsset/partssetfile/50MHzqrppam-tx/50MHqrppam-tx.html

https://www.kata-giri.co.jp/jg2tsl/CB/index.html
・帯域外領域不要発射の強度：1mW
→26.968MHzで計算すると帯域外領域=26.953MHz～26.965MHz,26.971MHz～26.983MHz

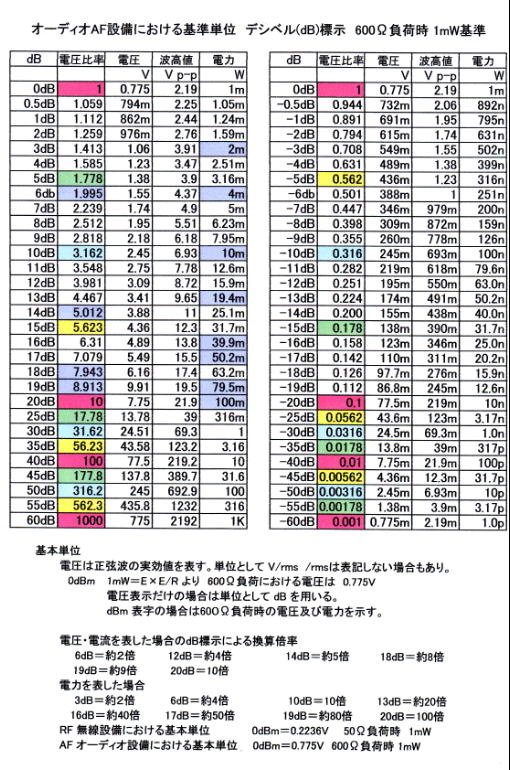

1mW = 0dBmW
500mW= 26.99dBmW
つまりアッテネータ-30dB付けるので-3.01dBmW以下搬送波ピークから

・スプリアス領域不要輻射の強度：50μW
→26.968MHzで計算するとスプリアス領域=10kHz～26.953MHz,26.983MHz～1GHz
50μW→ -13.01dBmWつまりアッテネータ-30ｄB付けるので-43.01dBmW以下　搬送波ピークから

・空中線電力許容偏差：+20%、-50%
→500mWだと、250mW～600mW

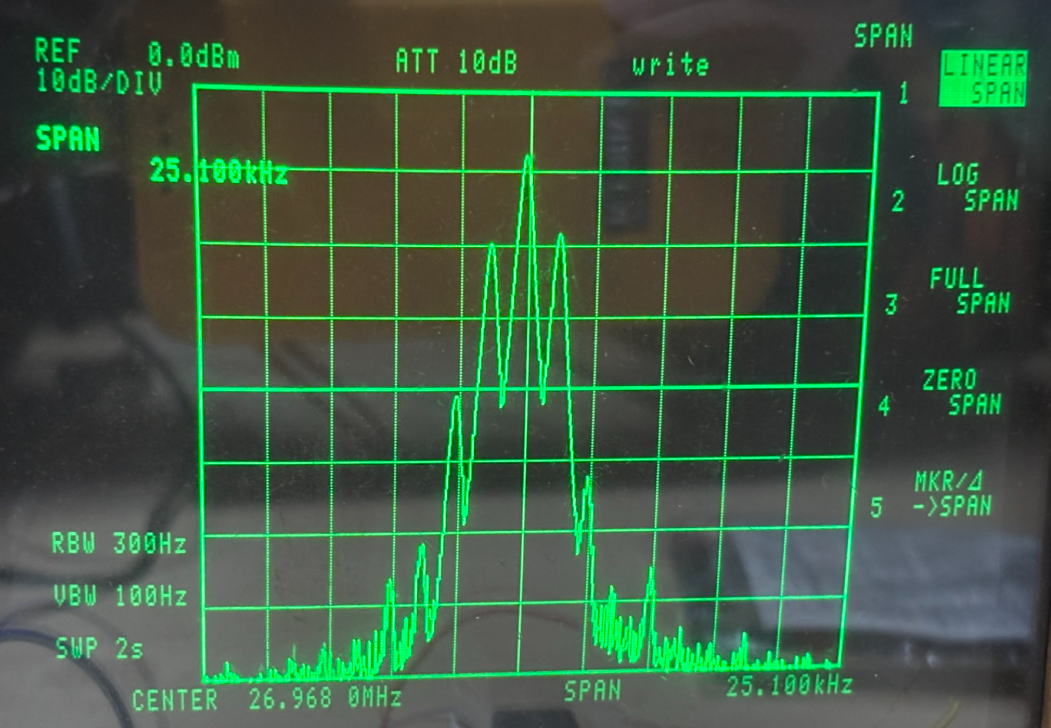

・占有周波数帯幅の許容値：6kHz以内
→26.968MHzで計算すると26.965MHz～26.971MHz

・受信時の不要輻射 -54dBm以下
→4nW

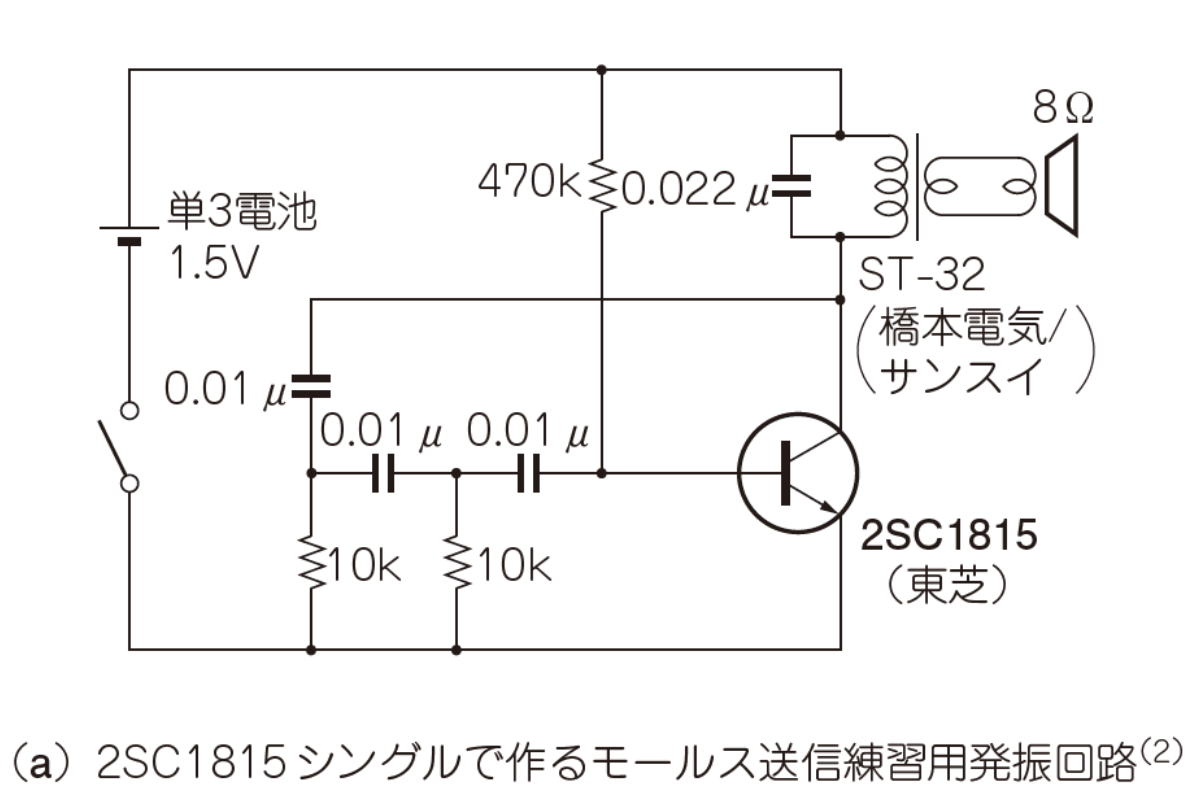

https://www.jarl.org/Japanese/7_Technical/lib1/fcz.htm

ICB-600 パターンカット500ｍW

-123dBを設定する環境

JE6LVE/JP3AEL HP とても分かり易いく良いページです　TNX

PLL 　TX 6P 　RX 6P

tinySA
http://athome.kaashoek.com/tinySA/DFU/

リンク　先　http://ja1vbn.la.coocan.jp/radio/etc/S-unit.html

Sメータ　0　の時は-14ｄBμVで設定

ICB-87R CFD455

ICB-87R CFD455

2SK241

***************************************************************************************************************************************

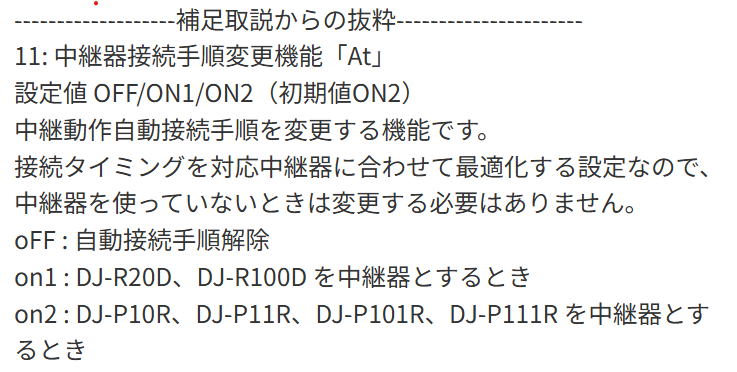

特小eQSO

サーバー　eqso.mydns.jp 　　　ポート10024 　　ルーム　JAPAN

このソフトeQSOソフトダウンロード
バージョンは2.5なので現状のサーバーに最適です

COMポート　パソコンによって　DTRも変更など

ソフトです、WIN　10で使用可能です　ダウンロードgateway_setup.exe

ウイルススキャンされない様にフォルダーごと除外してください。

2.5バージョンダウンロード　OSによってセキュリティソフトで消されるので注意が必要です。

eQSOについて古い記事ですが読んで見て下さい。
ライセンスフリーラジオで遊ぼう! アクティビティCB おおさかJR3
ソフトのダウンロードもあります。
（間違っていたらすみません）

現在のサーバー　eqso.mydns.jp 　　　ポート10024 　　JAPAN

eQSOサーバー管理者　ふくおかNX47

eQSO Gate Way 希望局　CALL発給

eQSO Gate Way 希望局にCALL発給i中です。

JP301～先着順番です宜しくお願いします。
おおさかJR3

2024/11/03 現在　台帳
